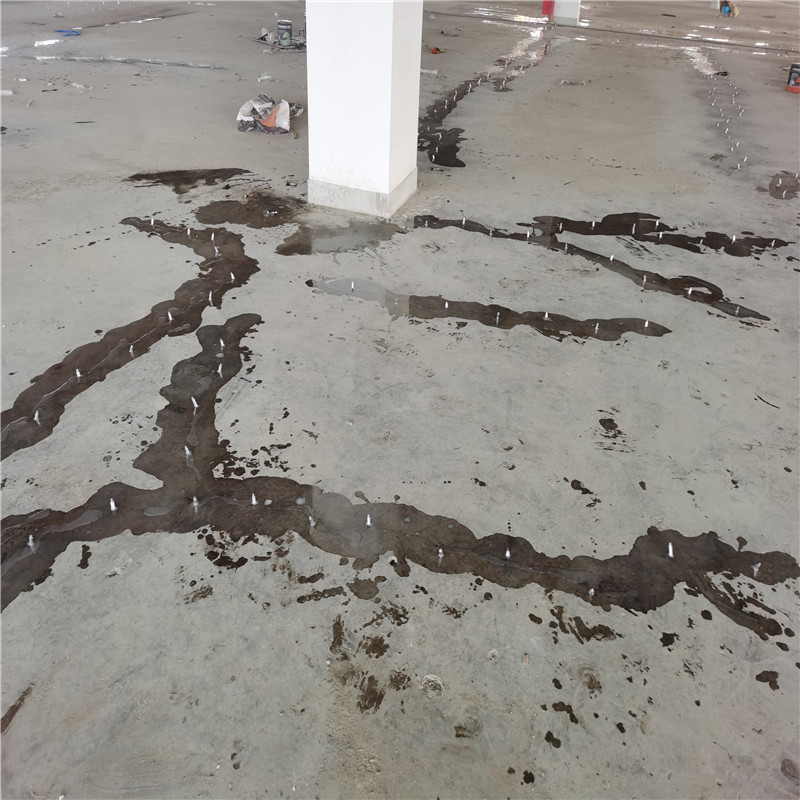

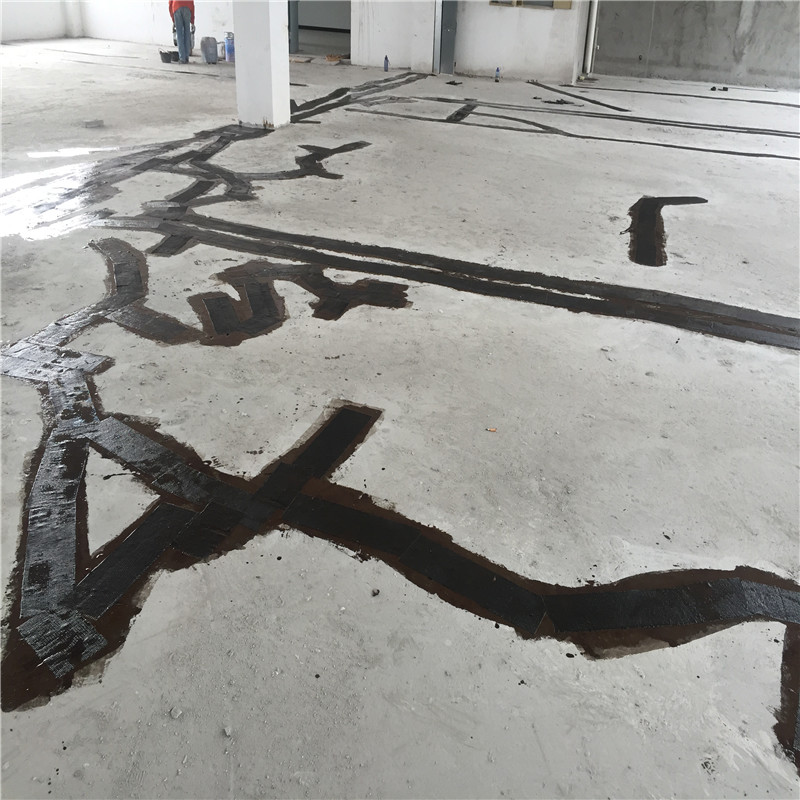

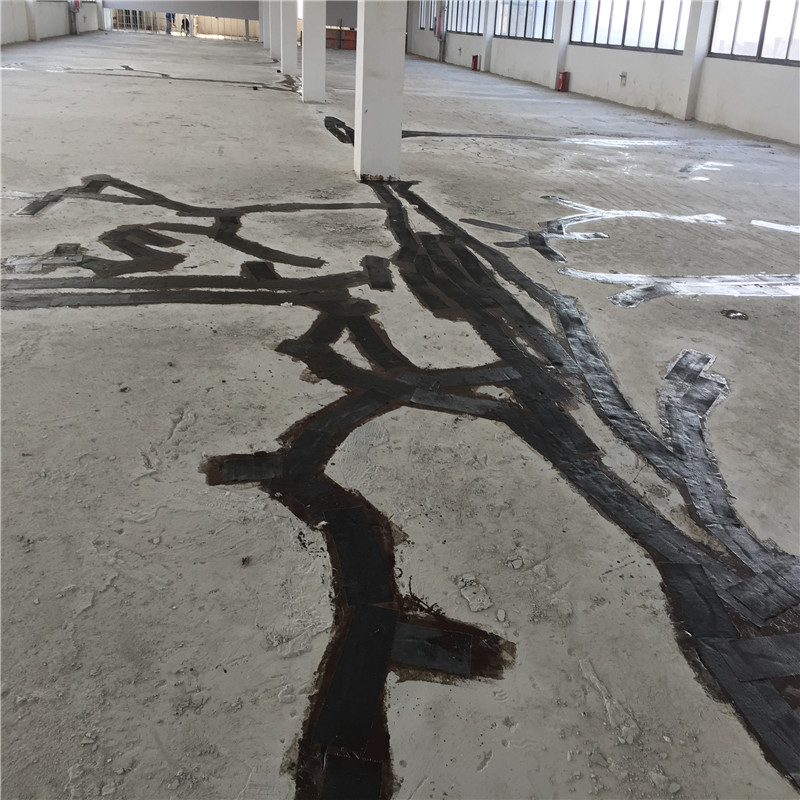

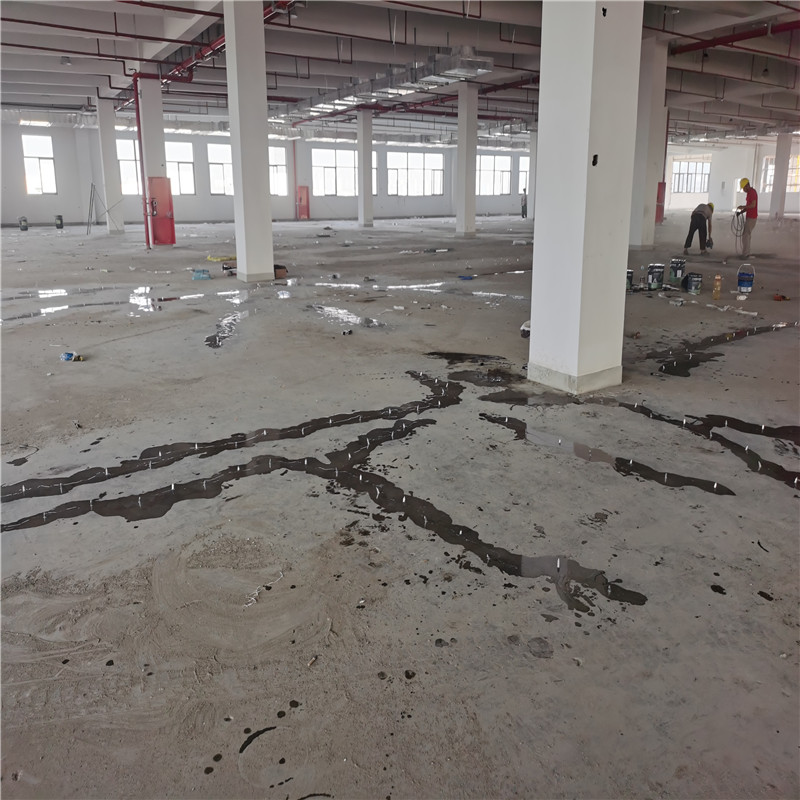

|
裂缝修补技术混凝土结构裂缝会造成构件整体刚度和强度下降、加速钢筋锈蚀、缩短建筑使用寿命等不利影响。因此,应及时修补混凝土结构裂缝,恢复混凝土结构的整体刚度和强度。对承载力不足引起的裂缝,除对裂缝修补外,尚应采用适当的加固方法进行加固。裂缝修补技术主要有以下几种(一般以0.2mm和0.5mm为界线将裂缝分为三个宽度等级,不同裂缝宽度,应采用不同流动性能的灌浆液): 1.表面封闭法 利用混凝土表层微细独立裂缝(裂缝宽度W≤0.2mm)或网状裂纹的毛细作用吸收低黏度且有良好渗透性的修补胶液,封闭裂缝通道。对楼板和其他需要防渗的部位,尚应在混凝土表面粘贴纤维复合材料(可选用碳纤维织物、E玻璃或S玻璃纤维织物)以增强封护作用。 2.注射法 以一定的压力将低黏度、高强度的裂缝修补胶液注入裂缝腔内;此方法适用于0.1mm≤W≤0.15mm静止的独立裂缝、贯穿性裂缝以及蜂窝状局部缺陷的补强和封闭。注射前,应按产品说明书的规定,对裂缝周边进行密封。 3.压力注射法 在一定的时间内,以较高压力(按产品使用说明书确定)将修补裂缝用的注浆料压入裂缝腔内;此法适用于处理大型结构贯穿性裂缝、大体积混凝土的蜂窝状严重缺陷以及深而蜿蜒的裂缝。 4.填充密封法 在构件表面沿裂缝走向骑缝切出深度为20mm,宽度为15mm的U型沟槽,槽内清理干净后用改性环氧树脂或弹性填缝材料充填,并粘贴纤维复合材料封闭其表面;此方法适用于W>0.5mm的活动裂缝和静止裂缝。填充完毕后,其表面应做防护层。 1.裂缝修补的作用: 1.抵御诱发钢筋锈蚀的介质侵入,延长结构实际使用寿命; 2.通过对混凝土补强,保持结构、构件的完整性; 3.恢复结构使用功能,提高其防水、抗渗能力; 4.消除裂缝对人们形成的心理压力; 5.改善结构外观。 裂缝的修补必须以结构稳定性鉴定为依据。通过现场调查、检测和分析,对裂缝的起因、属性和类别作出判断,并根据裂缝的发展程度、所处的位置与环境,对受检裂缝可能造成的危害作出鉴定。据此,才能有针对性地选择适用的修补方法进行防治。 2.施工步骤(压力注射法) 裂缝处理→埋设灌浆嘴、盒、管→封缝→密封检查→配置浆液→灌浆→封堵灌浆口→结束检查。 3.工程实例 a.某别墅楼面裂缝修补(混凝土干缩裂缝) b.某大酒店挑梁裂缝修补(使用不当裂缝) 4.注意事项 (1)混凝土结构的裂缝按其形成可分为以下三类: a.静止裂缝:形态、尺寸和数量均已稳定不再发展的裂缝。修补时,仅需依裂缝粗细选择修补材料和方法。 b.活动裂缝:宽度在现有环境和工作条件下始终不能保持稳定、易随着结构构件的受力、变形或环境温、湿度的变化而时张、时闭的裂缝。修补时,应先消除其成因,并观察一段时间,确认已稳定后,再按静止裂缝的处理方法修补;若不能消除其成因,但确认对结构、构件的安全性不构成危害时,可使用具有弹性和柔韧性的材料进行修补。 c.尚在发展的裂缝:长度、宽度或数量尚在发展,但经历一段时间后将会终止的裂缝。对此类裂缝应待其停止发展后,再进行修补或加固。 (2)化学灌浆材料多属易燃品,应密封储存,远离火源并配备消防设施。 (3)验收时,灌浆及粘结材料应附材料合格证明。(4)当加固设计对修补混凝土裂缝有补强要求时,应在胶粘材料到达7d固化期时,立即钻取芯样进行检验。 |
